單相交流電源分配單元（PDU）表頭

概述

單相交流電源分配管理單元（PDU）表頭是基于創新的SUM（可持續，可升級和可維護）設計理念和熱插拔技術，作為監測或計量型柜式配電單元(PDU)的關鍵元器件，裝入PDU主體后，以實現能源優化和電路保護。用戶設定的告警閾值可通過實時本地和遠程告警發出潛在電路過載警告，從而有效減少風險。為了滿足不同應用場所和客戶需求，陸續推出了DM30，DM40，DM50等系列產品。

返回列表

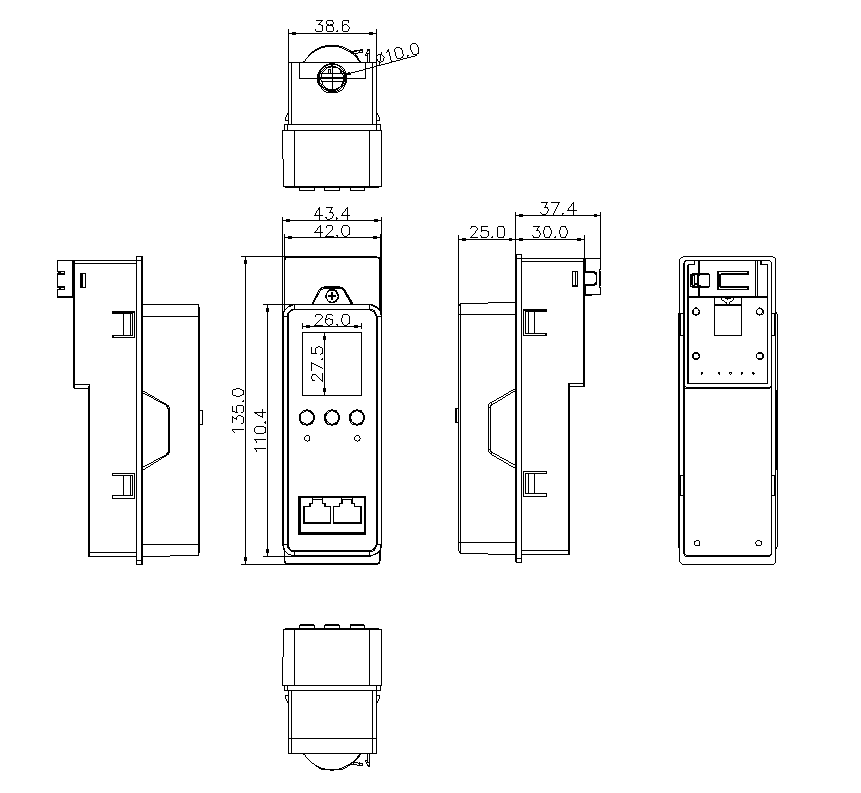

產品功能技術參數 產品尺寸產品應用更多詳細

功能特點

● 輸入電壓：AC85V~286V，50/60Hz

● 電流測量范圍：0.04A~72A

● 測量精度：電壓±0.5%，電流±1%，功率±1%，電能1級

● 瞬時測量：電壓、電流、頻率、功率因數、功率

● 計量：總有功電能計量

● 聲光告警：告警LED燈亮，蜂鳴器響

● 通訊接口：

1路RS485（2個RJ45類型接口）;

接口與電壓輸入、電流輸入之間相互隔離，工頻耐壓AC2kV;

波特率1200，2400，4800，9600bps可設,默認9600bps，

校驗位無校驗、奇校驗、偶校驗可設，默認無校驗

功能差異說明：

產品型號	液晶	按鍵	RS485	安裝方式
YDPDU-DM30-Y	蘭底白字	1個	無	豎裝
YDPDU-DM30-RY	蘭底白字	1個	1路RS485	豎裝
YDPDU-DM30H-Y	蘭底白字	1個	無	橫裝
YDPDU-DM30H-RY	蘭底白字	1個	1路RS485	橫裝
YDPDU-DM40-Y	白底黑字	1個	無	豎裝
YDPDU-DM40-RY	白底黑字	1個	1路RS485	豎裝
YDPDU-DM50-Y	蘭底白字	3個	無	豎裝
YDPDU-DM50-RY	蘭底白字	3個	1路RS485	豎裝

DM30系列：

DM40系列：

DM50系列：
