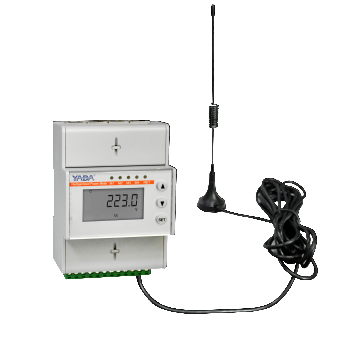

DTSD3366D-4P系列三相無線交流監測儀表

概述

DTSD3366D-4P系列三相無線交流監測儀表是一款集成了無線通訊組網技術，利用4G、NB-IoT網絡為用戶提供遠程長距離低功耗數據傳輸?shù)闹悄芙涣鞅O(jiān)測儀表。產品具有測量精度高、性能穩定可靠、體積小、功耗低、安裝方便等特點，通過無線組網或有線RS485通訊實現與上位機數據交換，實現對不同區域和不同負荷的能效監測，統計和分析。該產品可應用于智能電網能源監測、基站機房能耗監控、樓宇低壓配電等，還可以應用于基站機房、廠房、廠區、變壓器端或逆變器的能耗監控等領域。

返回列表

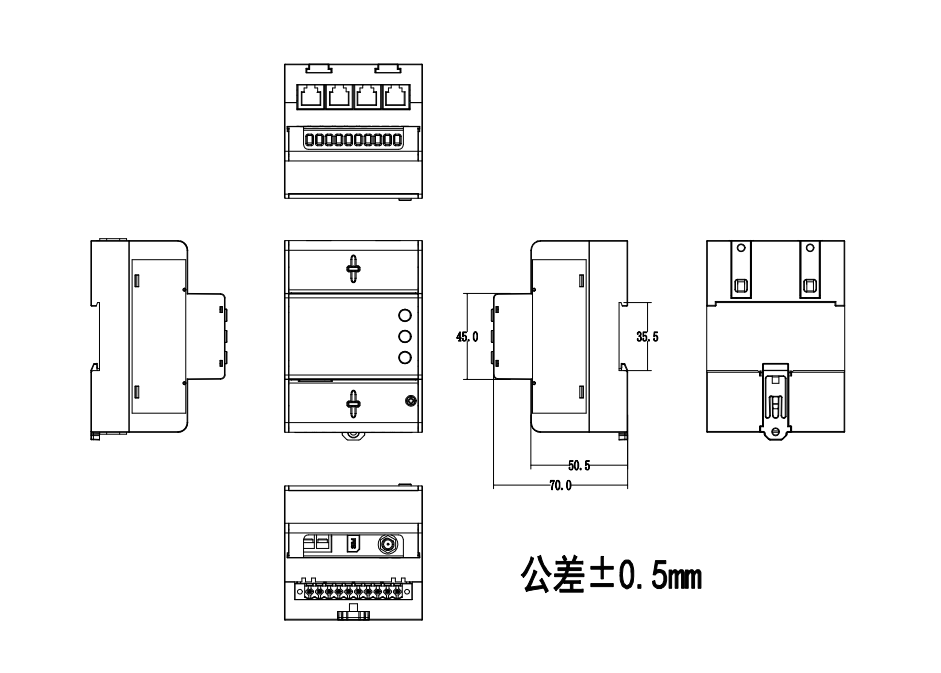

產品功能技術參數 產品尺寸產品應用更多詳細

功能介紹

功能	分類	說明
實時測量	通用功能	電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率測量。
電能計量	通用功能	有功電能。包括有功總電量、正向有功電量、反向有功電量、付費率電量（尖、峰、平、谷電量）。
		無功電能。包括無功總電量、正向無功電量、反向無功電量、付費率電量（尖、峰、平、谷電量）。
		付費率電能。包括分時有功、無功、視在電能計量，按相應時段分別累計存儲總、尖、峰、平、谷電能。年時區數最大為14，每套時段表內最多有8個時段表，日時段數最大為14個；時段最小間隔為15分鐘，且應大于儀表內設定的需量周期；時段可跨越零點設置。
電能質量	通用功能	三相電壓、三相電流2-31次諧波畸變率。
電能質量	通用功能	三相電壓、三相電流不平衡率。
需量		有功、無功需量測量，有功、無功最大需量測量。默認需量間隔時間為15分鐘，滑塊模式。
需量		最大需量記錄。包括存儲上12個月有功、無功最大需量數據和最大需量發生時間。
顯示	通用功能	實時輪詢顯示，包括三相電壓、電流、有功功率、無功功率、視在功率、功率因數、系統頻率、儀表時間、儀表地址、組合有功總電能、正向有功總電量、反向有功總電量、各費率總電量等。
	通用功能	參數設置顯示，包括通信地址、波特率、校驗方式、網絡參數、IMEI號、ICCID號等。
	通用功能	正常操作電量背光，操作完成后60秒內自動關閉背光顯示。
	通用功能	包含脈沖指示燈和網絡指示燈。
	通用功能	數據刷新頻率為1秒鐘。
歷史數據存儲	通用功能	月結電量，包含月凍結數據，凍結時刻默認每月1日0時，凍結數據（組合有功電能，正向有功電能，反向有功電能，組合無功電能1，組合無功電能2，四象限無功電能，正向視在電能，反向視在電能，分相總電能）存儲最近12個月歷史電量。
	通用功能	整點凍結電量，包含凍結間隔時間為15分鐘，凍結數據（凍結時間、組合有功總電能、無功總電能、正向有功總電能、反向有功總電能、組合無功1(正向無功)總電能、組合無功2（反向無功）總電能）存儲最近30天數據。
	通用功能	日凍結電量，包含保存上62日凍結數據，凍結時間可設置（默認每月0時0分），凍結數據包括（正向有功電能，反向有功電能，組合無功電能1，組合無功電能2，四象限無功電能、費率電能、正向有功最大需量及發生時間、反向有功最大需量及發生時間）
通訊	通用功能	有線通訊提供一路RS485接口。
	通用功能	無線通訊支持4G或者NB-IoT，透傳模式。
	通用功能	通訊協議Modbus-RTU或DL/T645-2007。
時鐘	通用功能	時鐘具有自動計算日歷、計時、閏年自動轉換功能，在參比溫度（23℃）下，時鐘準確度≤ ±0.5s/d。
遠程維護	多回路專用	電流反向時，可以通過遠程設置“電流反向允許狀態字”來調整三相電流方向
	多回路專用	電壓錯相調節，當判定為三相電壓錯相，可以通過遠程設置“三相電壓調線方式字”糾正三相電壓接線錯誤。
	多回路專用	電流錯相調節，當判定為三相電壓錯相，可以通過遠程設置“三相電流調線方式字”糾正三相電流接線錯誤。
	多回路專用	可遠程設置儀表所有參數及升級儀表固件。

型號選型：

DTSD3366D-4P

系列

三相單回路直通

5（60）A

三相單回路

1.5（6）A

三相四回路（回路1-4可選，互感器外置）

DTSD3366D-4P-4G

DTSD3366D-4P-M0-4G

DTSD3366D-4P-M4-4G

DTSD3366D-4P-4G

DTSD3366D-4P-M0-NB

DTSD3366D-4P-M4-4G
