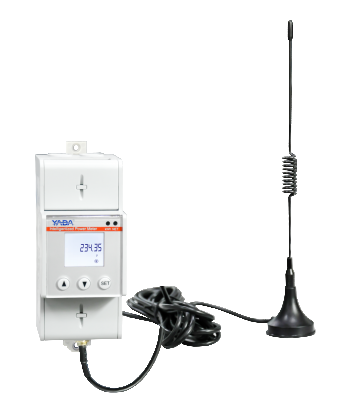

DDS3366D-2PS系列單相無線交流監測儀表

概述

DDS3366D-2PS系列單相無線交流監測儀表是一款在集成了無線通訊組網技術，利用4G、NB-IoT網絡為用戶提供遠程長距離低功耗數據傳輸?shù)膯蜗酂o線監測儀表。產品具有測量精度高、性能穩定可靠、體積小、功耗低、安裝方便等特點，可靈活安裝于配電箱內，通過無線組網或有線RS485通訊實現與上位機數據交換，實現對不同區域和不同負荷的電能計量，統計和分析。儀表可以根據客戶的不同需求升級為遠程拉閘功能的儀表。常規型可應用于智能電網能源監測、基站機房能耗監控、工業自動化、樓宇低壓配電等領域。預付費型或者遠程拉閘型可應用于出租房管理、校舍管理、樓宇配電自動化管理等領域。

返回列表

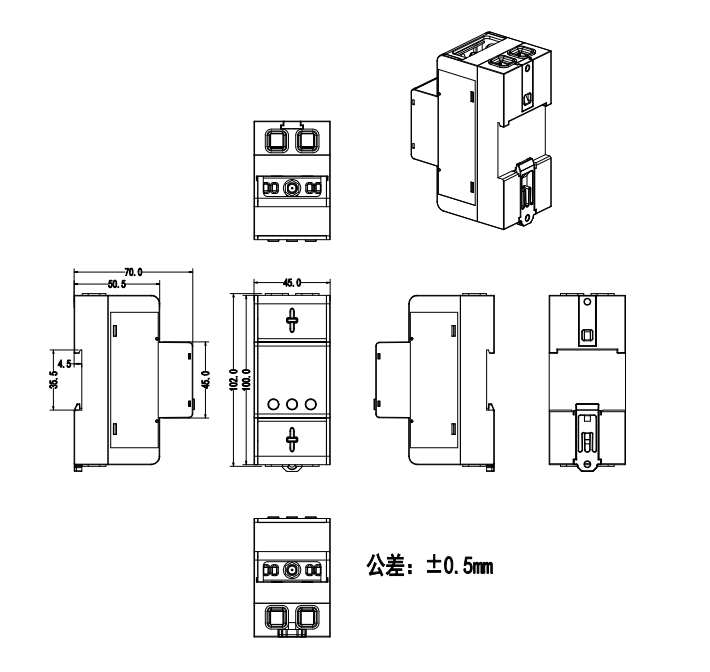

產品功能技術參數 產品尺寸產品應用更多詳細

功能介紹

功能	分類	說明
實時測量	通用功能	電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率測量。
電能計量	通用功能	正反向有功電能計量及組合有功電能計量，默認組合=正+反。
		費率電能計量，按相應的時段分別累計尖、峰、平、谷有功電能。
		上12個結算日電能數據存儲；上2個日凍結電能數據存儲。
復費率	通用功能	最多支持14個年時區，8個日時段表，14個日時段，4種費率。
事件記錄	通用功能	保存最近10次編程記錄；保存最近10次校時記錄。
事件記錄	預付費專用功能	保存最近10次購電記錄，記錄最近10次購電事件購電時刻、購電累計次數、購電前后剩余電量和累計購電量。
LCD顯示	通用功能	6位段式LCD顯示，具有自動循環和按鍵兩種顯示方式。
	通用功能	循環顯示當前電能、電壓、電流、功率、功率因數、剩余電量（透支電量）、日期、時間等參數。
	通用功能	顯示的數值單位采用國家法定計量單位，如kW、kWh、V、A等。
背光	通用功能	按鍵操作時點亮，在按鍵操作完成后60S自動關閉背光顯示。
	預付費和拉閘專用功能	開啟告警且有告警存在時背光常亮。
	預付費專用功能	欠費跳閘狀態背光常亮。
通訊	通用功能	有線通訊提供一路RS485接口，同時支持DL/T645-2007和Modbus-RTU通訊規約。其中Modbus協議可讀取實時電參量，可設置付費率（具體參照對應協議詳述）。
通訊	通用功能	無線通訊支持4G或者NB-IoT。
脈沖輸出	通用功能	有功脈沖輸出、秒脈沖輸出（與有功脈沖復用，軟件設置切換，默認有功脈沖）。
按鍵編程	通用功能	按鍵翻頁顯示功能，按鍵設置功能。可修改表地址、通訊波特率等參數。
按鍵編程	預付費專用功能	緊急合閘功能。
時鐘	通用功能	具有自動計數日歷、計時、閏年自動轉換功能
遠程跳閘	拉閘專用功能	儀表內置繼電器，可遠程操作拉閘、合閘功能。

型號選型：

DDS3366D-2PS系列	單相無線交流監測儀表
4G	DDS3366D-2PS-4G
NB	DDS3366D-2PS-NB
