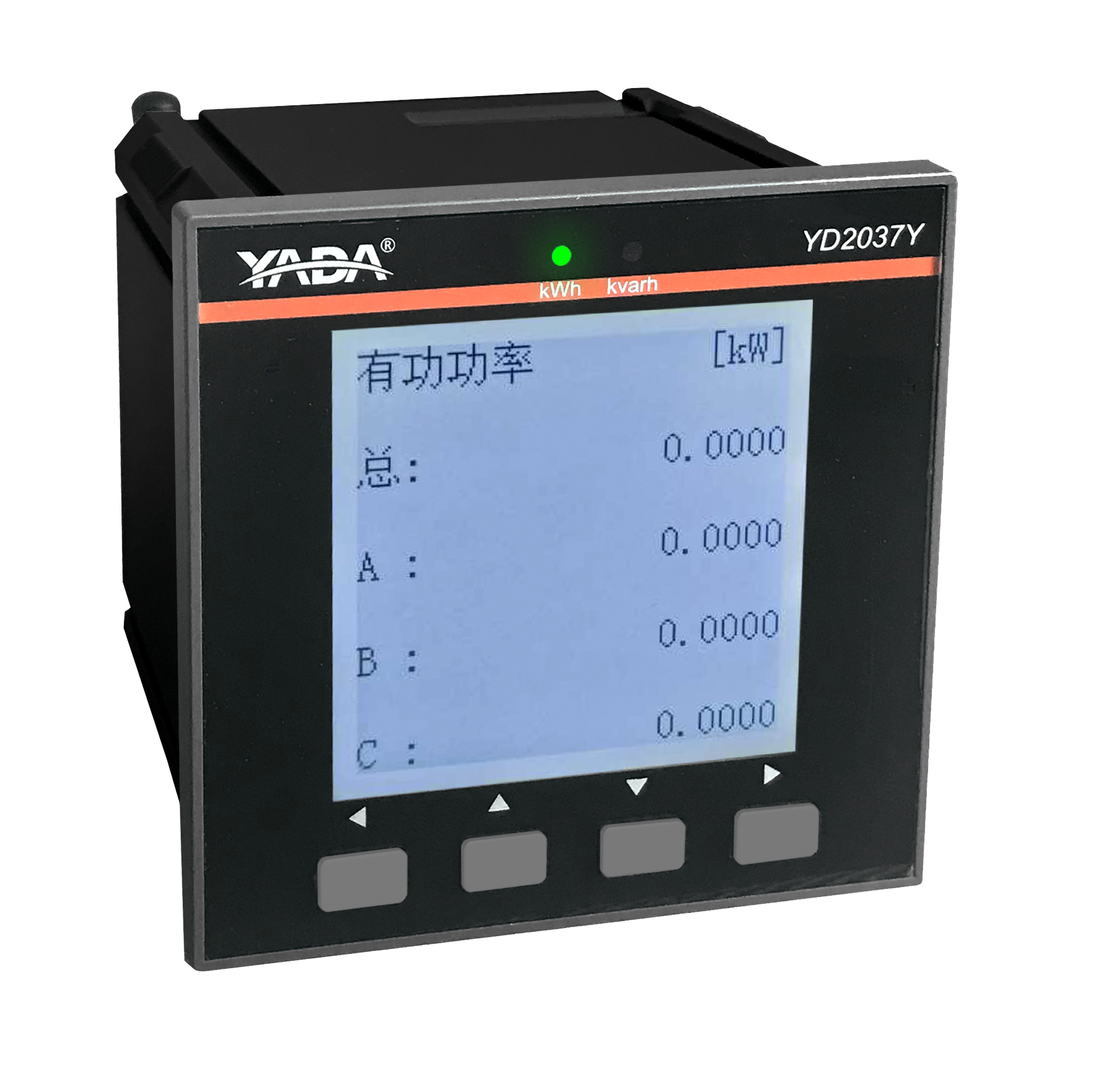

低壓回路測控終端

概述

低壓回路智能測控終端是針對新的市場需求而開發的新一代低壓采集測量裝置，具有剩余電流測量功能，保障設備安全用電，同時具有RS485通訊接口以及短距離無線通訊數據傳輸功能。采用現代先進微電子技術、計算機技術、電測量技術、數據通信技術以及先進的制造工藝研制而成，符合《GB/T 17215.323—2008》、《GB/T 17215.322—2008》、《DL/T 614—2007》等國家標準以及行業標準。該產品采用高性能32位CPU，大容量存儲，采用高速每周波采樣點數128 點，采用 FFT 算法計算有效值及諧波，并進行故障判斷。產品為嵌入式安裝結構，且功能強大、操作簡單、運行穩定、維護方便，易于實現管理功能的擴展、一表多用，可廣泛應用于電力行業的電能測量及用電自動化管理領域。

返回列表

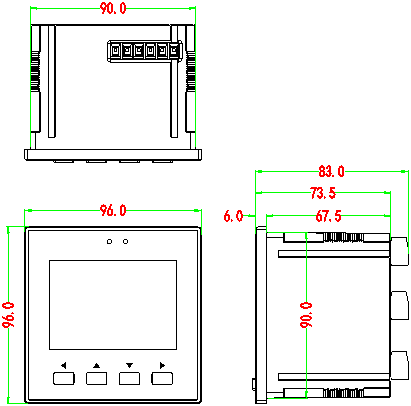

產品功能技術參數 產品尺寸產品應用更多詳細

測量相電壓、線電壓、電流、功率、功率因數、頻率，正反向有功電能計量和正反向無功電能計量；

2~31次諧波測量，各相電壓2~31次諧波(分次諧波含量、總畸變率) ；各相電流2~31次諧波(分次諧波含量、總畸變率)

過壓告警、欠壓告警、過流告警、短路告警、過載告警、斷相告警、DI告警、逆相序告警、斷零告警、溫度告警；

事件記錄，分別記錄最近100條各類告警記錄，(斷相、過載、溫度、相序錯、斷零及DI告警)。每條記錄記錄告警類型，告警時的狀態值（詳見協議文檔），告警發生時刻；

月電能記錄，本月、上月、上上月電能記錄

功能差異說明：

產品型號	溫度	DO	DI	工作電源	433M通訊
YD2037Y-ZD	無	2路	4路	AC100V~265V&DC100~330V	無
YD2037Y-ZT	4路	2路	4路	AC100V~265V&DC100~330V	無
YD2037Y-ZD1	無	2路	4路	AC100V~265V&DC100~330V	1路
YD2037Y-ZT1	4路	2路	4路	AC100V~265V&DC100~330V	1路
